このページでは、箱船現用スピーカー、ラックの図面を挙げていく。
手書き図面なので大変見辛いが、どうかお許し願いたい。

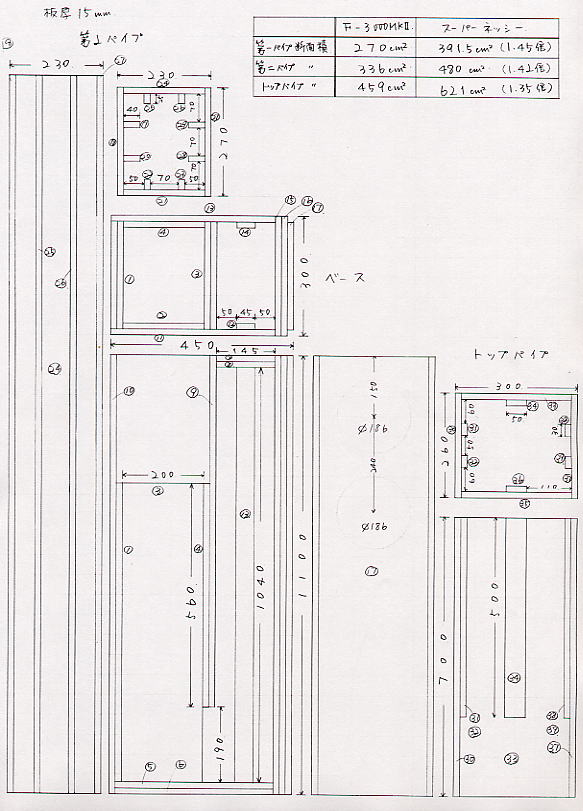

先ずはスーパーネッシーから。

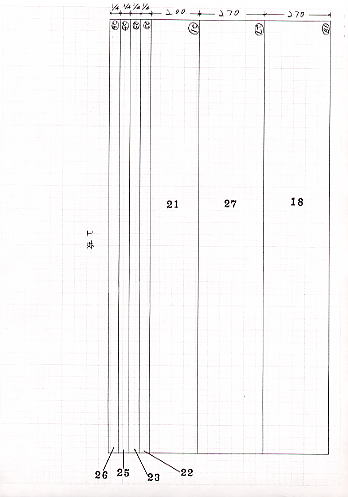

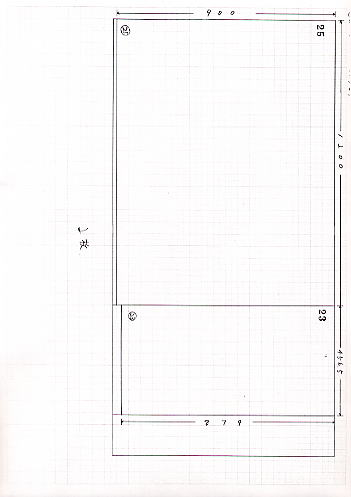

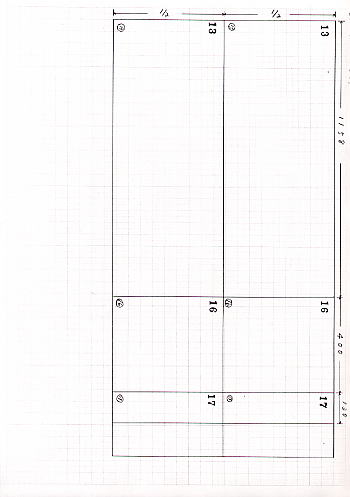

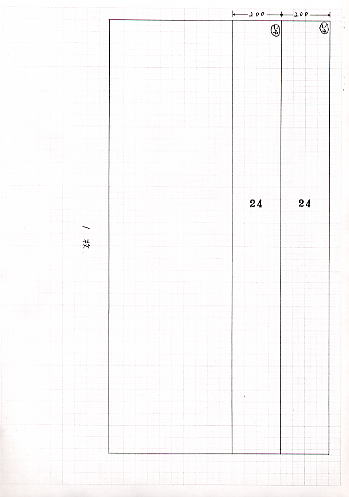

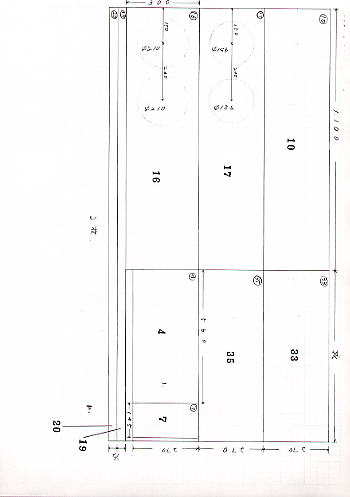

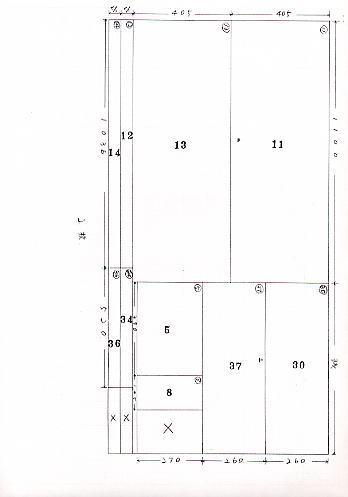

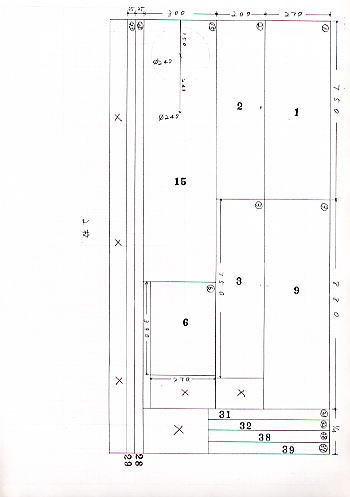

続いて板取図。

 15mm厚サブロク合板9枚

 SPターミナル T−100

 ユニット FE−208ES×2

 トゥイーター
  JA−0506II
  T−500A
  T−925A
  T−90A
  FT−90HG  等


スピーカー達へ

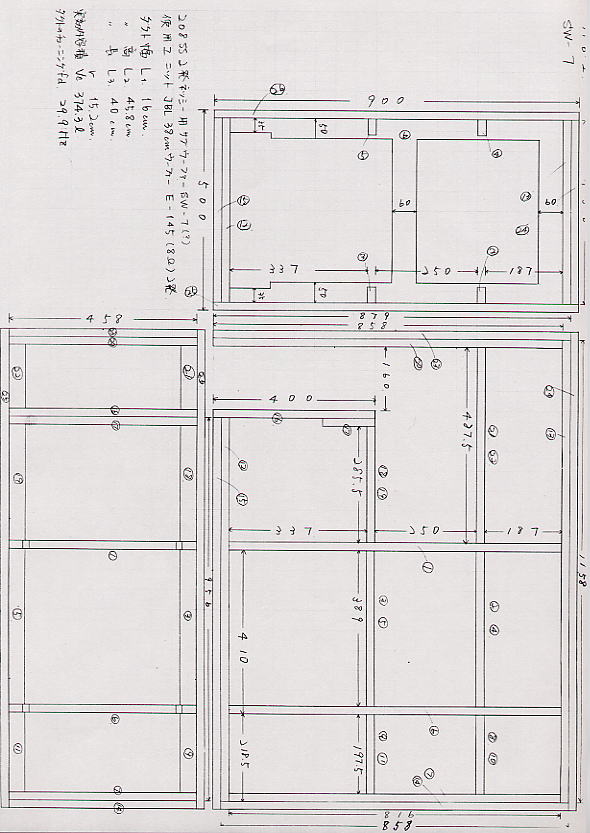

サブウーファー

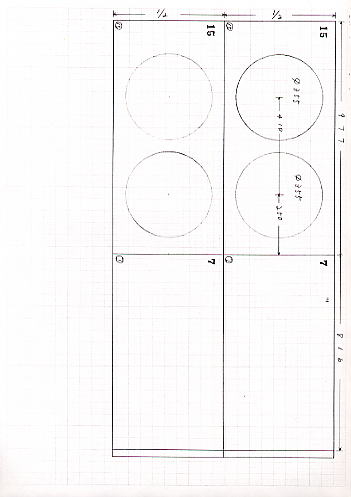

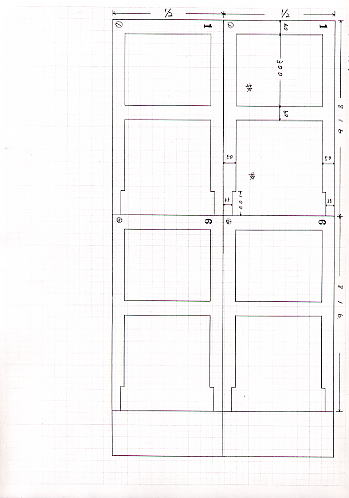

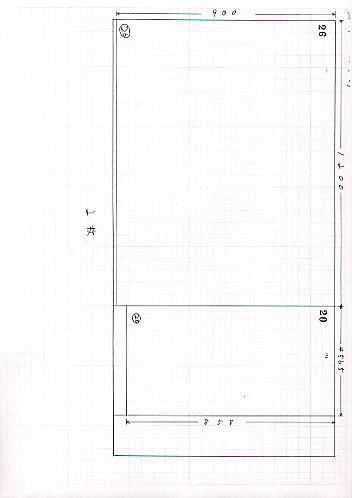

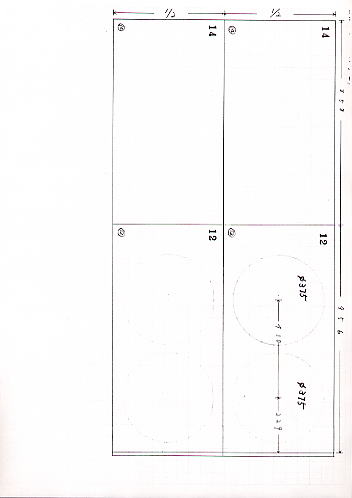

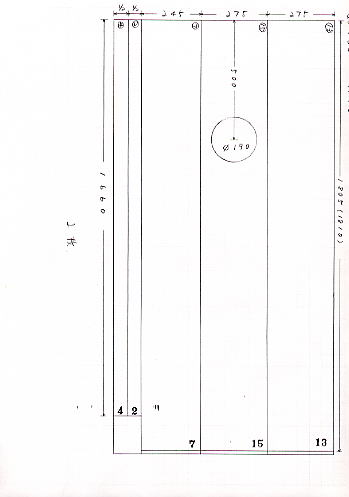

SW板取図

 21mm厚サブロク合板9枚

 SPターミナル T−100

 ユニット JBL E−145×2
       他38cmウーファーユニット

 コイル 6mH〜12mH

スピーカー達へ

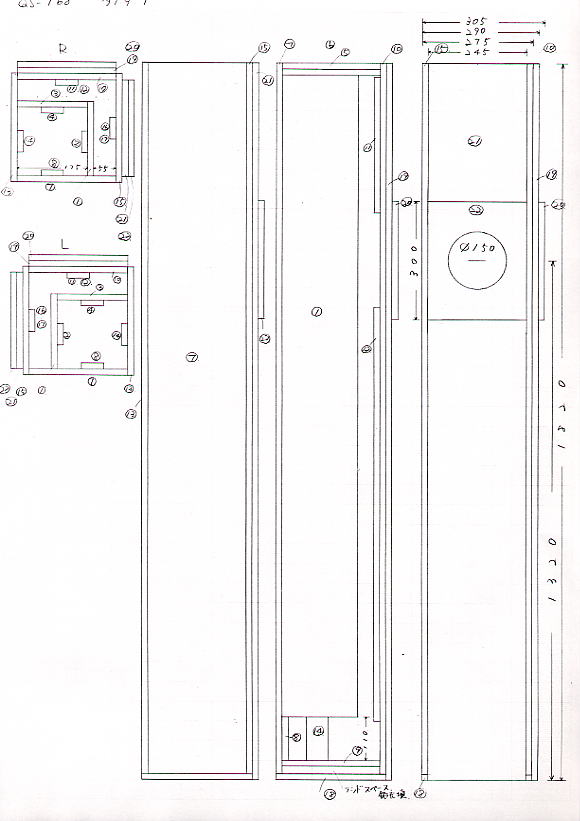

リヤカノンL

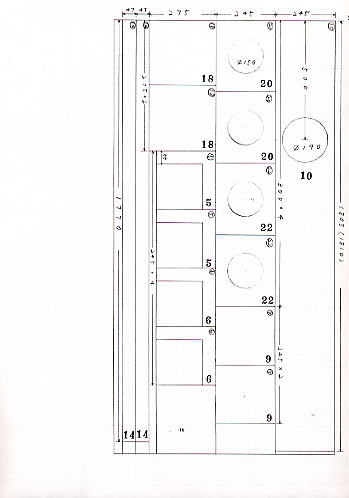

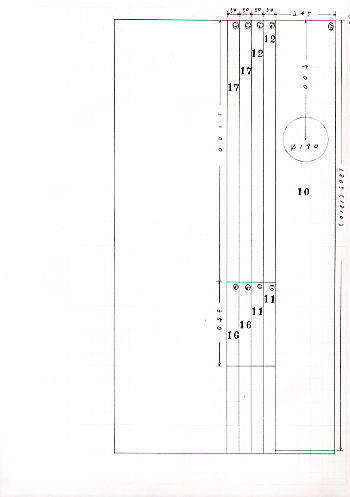

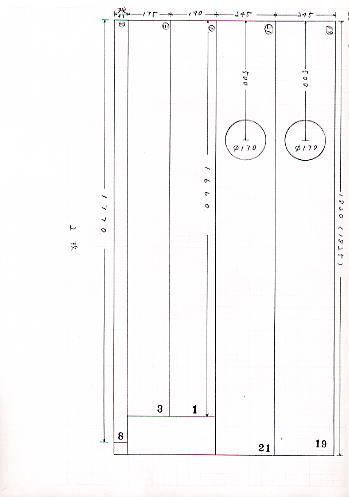

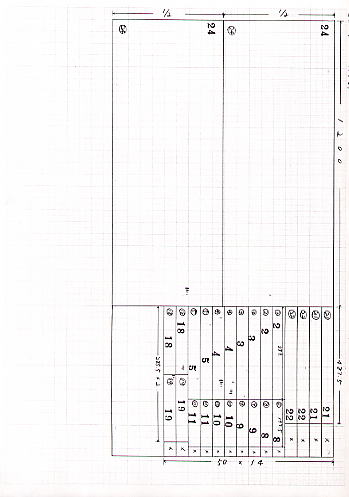

リヤカノンL 板取り図

スピーカー達へ


以降鋭意準備中
